完整的 DOM-diff 流程（上）

上一节课我们梳理了组件渲染的过程，本质上就是把各种类型的 vnode 渲染成真实 DOM。我们也知道了组件是由模板、组件描述对象和数据构成的，数据的变化会影响组件的变化。组件的渲染过程中创建了一个带副作用的渲染函数，当数据变化的时候就会执行这个渲染函数来触发组件的更新。那么接下来，我们就具体分析一下组件的更新过程。

副作用渲染函数更新组件的过程

我们先来回顾一下带副作用渲染函数 setupRenderEffect 的实现，但是这次我们要重点关注更新组件部分的逻辑：

const setupRenderEffect = (
  instance,
  initialVNode,
  container,
  anchor,
  parentSuspense,
  isSVG,
  optimized
) => {
  // 创建响应式的副作用渲染函数
  instance.update = effect(function componentEffect() {
    if (!instance.isMounted) {
      // 渲染组件
    } else {
      // 更新组件
      let { next, vnode } = instance;
      // next 表示新的组件 vnode
      if (next) {
        // 更新组件 vnode 节点信息
        updateComponentPreRender(instance, next, optimized);
      } else {
        next = vnode;
      }
      // 渲染新的子树 vnode
      const nextTree = renderComponentRoot(instance);
      // 缓存旧的子树 vnode
      const prevTree = instance.subTree;
      // 更新子树 vnode
      instance.subTree = nextTree;
      // 组件更新核心逻辑，根据新旧子树 vnode 做 patch
      patch(
        prevTree,
        nextTree,
        // 如果在 teleport 组件中父节点可能已经改变，所以容器直接找旧树 DOM 元素的父节点
        hostParentNode(prevTree.el),
        // 参考节点在 fragment 的情况可能改变，所以直接找旧树 DOM 元素的下一个节点
        getNextHostNode(prevTree),
        instance,
        parentSuspense,
        isSVG
      );
      // 缓存更新后的 DOM 节点
      next.el = nextTree.el;
    }
  }, prodEffectOptions);
};

可以看到，更新组件主要做三件事情：更新组件 vnode 节点、渲染新的子树 vnode、根据新旧子树 vnode 执行 patch 逻辑。

首先是更新组件 vnode 节点，这里会有一个条件判断，判断组件实例中是否有新的组件 vnode（用 next 表示），有则更新组件 vnode，没有 next 指向之前的组件 vnode。为什么需要判断，这其实涉及一个组件更新策略的逻辑，我们稍后会讲。

接着是渲染新的子树 vnode，因为数据发生了变化，模板又和数据相关，所以渲染生成的子树 vnode 也会发生相应的变化。

最后就是核心的 patch 逻辑，用来找出新旧子树 vnode 的不同，并找到一种合适的方式更新 DOM，接下来我们就来分析这个过程。

核心逻辑：patch 流程

我们先来看 patch 流程的实现代码：

const patch = (
  n1,
  n2,
  container,
  anchor = null,
  parentComponent = null,
  parentSuspense = null,
  isSVG = false,
  optimized = false
) => {
  // 如果存在新旧节点, 且新旧节点类型不同，则销毁旧节点
  if (n1 && !isSameVNodeType(n1, n2)) {
    anchor = getNextHostNode(n1);
    unmount(n1, parentComponent, parentSuspense, true);
    // n1 设置为 null 保证后续都走 mount 逻辑
    n1 = null;
  }
  const { type, shapeFlag } = n2;
  switch (type) {
    case Text:
      // 处理文本节点
      break;
    case Comment:
      // 处理注释节点
      break;
    case Static:
      // 处理静态节点
      break;
    case Fragment:
      // 处理 Fragment 元素
      break;
    default:
      if (shapeFlag & 1 /* ELEMENT */) {
        // 处理普通 DOM 元素
        processElement(
          n1,
          n2,
          container,
          anchor,
          parentComponent,
          parentSuspense,
          isSVG,
          optimized
        );
      } else if (shapeFlag & 6 /* COMPONENT */) {
        // 处理组件
        processComponent(
          n1,
          n2,
          container,
          anchor,
          parentComponent,
          parentSuspense,
          isSVG,
          optimized
        );
      } else if (shapeFlag & 64 /* TELEPORT */) {
        // 处理 TELEPORT
      } else if (shapeFlag & 128 /* SUSPENSE */) {
        // 处理 SUSPENSE
      }
  }
};
function isSameVNodeType(n1, n2) {
  // n1 和 n2 节点的 type 和 key 都相同，才是相同节点
  return n1.type === n2.type && n1.key === n2.key;
}

在这个过程中，首先判断新旧节点是否是相同的 vnode 类型，如果不同，比如一个 div 更新成一个 ul，那么最简单的操作就是删除旧的 div 节点，再去挂载新的 ul 节点。

如果是相同的 vnode 类型，就需要走 diff 更新流程了，接着会根据不同的 vnode 类型执行不同的处理逻辑，这里我们仍然只分析普通元素类型和组件类型的处理过程。

1. 处理组件

如何处理组件的呢？举个例子，我们在父组件 App 中里引入了 Hello 组件：

<template>
  <div class="app">
    <p>This is an app.</p>
    <hello :msg="msg"></hello>
    <button @click="toggle">Toggle msg</button>
  </div>
</template>
<script>
  export default {
    data() {
      return {
        msg: 'Vue'
      }
    },
    methods: {
      toggle() {
        this.msg = this.msg ==== 'Vue'? 'World': 'Vue'
      }
    }
  }
</script>

Hello 组件中是 <div> 包裹着一个 <p> 标签， 如下所示：

<template>
  <div class="hello">
    <p>Hello, {{msg}}</p>
  </div>
</template>
<script>
  export default {
    props: {
      msg: String,
    },
  };
</script>

点击 App 组件中的按钮执行 toggle 函数，就会修改 data 中的 msg，并且会触发 App 组件的重新渲染。

结合前面对渲染函数的流程分析，这里 App 组件的根节点是 div 标签，重新渲染的子树 vnode 节点是一个普通元素的 vnode，应该先走 processElement 逻辑。组件的更新最终还是要转换成内部真实 DOM 的更新，而实际上普通元素的处理流程才是真正做 DOM 的更新，由于稍后我们会详细分析普通元素的处理流程，所以我们先跳过这里，继续往下看。

和渲染过程类似，更新过程也是一个树的深度优先遍历过程，更新完当前节点后，就会遍历更新它的子节点，因此在遍历的过程中会遇到 hello 这个组件 vnode 节点，就会执行到 processComponent 处理逻辑中，我们再来看一下它的实现，我们重点关注一下组件更新的相关逻辑：

const processComponent = (
  n1,
  n2,
  container,
  anchor,
  parentComponent,
  parentSuspense,
  isSVG,
  optimized
) => {
  if (n1 == null) {
    // 挂载组件
  } else {
    // 更新子组件
    updateComponent(n1, n2, parentComponent, optimized);
  }
};
const updateComponent = (n1, n2, parentComponent, optimized) => {
  const instance = (n2.component = n1.component);
  // 根据新旧子组件 vnode 判断是否需要更新子组件
  if (shouldUpdateComponent(n1, n2, parentComponent, optimized)) {
    // 新的子组件 vnode 赋值给 instance.next
    instance.next = n2;
    // 子组件也可能因为数据变化被添加到更新队列里了，移除它们防止对一个子组件重复更新
    invalidateJob(instance.update);
    // 执行子组件的副作用渲染函数
    instance.update();
  } else {
    // 不需要更新，只复制属性
    n2.component = n1.component;
    n2.el = n1.el;
  }
};

可以看到，processComponent 主要通过执行 updateComponent 函数来更新子组件，updateComponent 函数在更新子组件的时候，会先执行 shouldUpdateComponent 函数，根据新旧子组件 vnode 来判断是否需要更新子组件。这里你只需要知道，在 shouldUpdateComponent 函数的内部，主要是通过检测和对比组件 vnode 中的 props、chidren、dirs、transiton 等属性，来决定子组件是否需要更新。

这是很好理解的，因为在一个组件的子组件是否需要更新，我们主要依据子组件 vnode 是否存在一些会影响组件更新的属性变化进行判断，如果存在就会更新子组件。

虽然 Vue.js 的更新粒度是组件级别的，组件的数据变化只会影响当前组件的更新，但是在组件更新的过程中，也会对子组件做一定的检查，判断子组件是否也要更新，并通过某种机制避免子组件重复更新。

我们接着看 updateComponent 函数，如果 shouldUpdateComponent 返回 true ，那么在它的最后，先执行 invalidateJob（instance.update）避免子组件由于自身数据变化导致的重复更新，然后又执行了子组件的副作用渲染函数 instance.update 来主动触发子组件的更新。

再回到副作用渲染函数中，有了前面的讲解，我们再看组件更新的这部分代码，就能很好地理解它的逻辑了：

// 更新组件
let { next, vnode } = instance;
// next 表示新的组件 vnode
if (next) {
  // 更新组件 vnode 节点信息
  updateComponentPreRender(instance, next, optimized);
} else {
  next = vnode;
}
const updateComponentPreRender = (instance, nextVNode, optimized) => {
  // 新组件 vnode 的 component 属性指向组件实例
  nextVNode.component = instance;
  // 旧组件 vnode 的 props 属性
  const prevProps = instance.vnode.props;
  // 组件实例的 vnode 属性指向新的组件 vnode
  instance.vnode = nextVNode;
  // 清空 next 属性，为了下一次重新渲染准备
  instance.next = null;
  // 更新 props
  updateProps(instance, nextVNode.props, prevProps, optimized);
  // 更新 插槽
  updateSlots(instance, nextVNode.children);
};

结合上面的代码，我们在更新组件的 DOM 前，需要先更新组件 vnode 节点信息，包括更改组件实例的 vnode 指针、更新 props 和更新插槽等一系列操作，因为组件在稍后执行 renderComponentRoot 时会重新渲染新的子树 vnode ，它依赖了更新后的组件 vnode 中的 props 和 slots 等数据。

所以我们现在知道了一个组件重新渲染可能会有两种场景，一种是组件本身的数据变化，这种情况下 next 是 null；另一种是父组件在更新的过程中，遇到子组件节点，先判断子组件是否需要更新，如果需要则主动执行子组件的重新渲染方法，这种情况下 next 就是新的子组件 vnode。

你可能还会有疑问，这个子组件对应的新的组件 vnode 是什么时候创建的呢？答案很简单，它是在父组件重新渲染的过程中，通过 renderComponentRoot 渲染子树 vnode 的时候生成，因为子树 vnode 是个树形结构，通过遍历它的子节点就可以访问到其对应的组件 vnode。再拿我们前面举的例子说，当 App 组件重新渲染的时候，在执行 renderComponentRoot 生成子树 vnode 的过程中，也生成了 hello 组件对应的新的组件 vnode。

所以 processComponent 处理组件 vnode，本质上就是去判断子组件是否需要更新，如果需要则递归执行子组件的副作用渲染函数来更新，否则仅仅更新一些 vnode 的属性，并让子组件实例保留对组件 vnode 的引用，用于子组件自身数据变化引起组件重新渲染的时候，在渲染函数内部可以拿到新的组件 vnode。

前面也说过，组件是抽象的，组件的更新最终还是会落到对普通 DOM 元素的更新。所以接下来我们详细分析一下组件更新中对普通元素的处理流程。

2. 处理普通元素

我们再来看如何处理普通元素，我把之前的示例稍加修改，将其中的 Hello 组件删掉，如下所示：

<template>
  <div class="app">
    <p>This is {{msg}}.</p>
    <button @click="toggle">Toggle msg</button>
  </div>
</template>
<script>
  export default {
    data() {
      return {
        msg: "Vue",
      };
    },
    methods: {
      toggle() {
        this.msg = "Vue" ? "World" : "Vue";
      },
    },
  };
</script>

当我们点击 App 组件中的按钮会执行 toggle 函数，然后修改 data 中的 msg，这就触发了 App 组件的重新渲染。

App 组件的根节点是 div 标签，重新渲染的子树 vnode 节点是一个普通元素的 vnode，所以应该先走 processElement 逻辑，我们来看这个函数的实现：

const processElement = (
  n1,
  n2,
  container,
  anchor,
  parentComponent,
  parentSuspense,
  isSVG,
  optimized
) => {
  isSVG = isSVG || n2.type === "svg";
  if (n1 == null) {
    // 挂载元素
  } else {
    // 更新元素
    patchElement(n1, n2, parentComponent, parentSuspense, isSVG, optimized);
  }
};
const patchElement = (
  n1,
  n2,
  parentComponent,
  parentSuspense,
  isSVG,
  optimized
) => {
  const el = (n2.el = n1.el);
  const oldProps = (n1 && n1.props) || EMPTY_OBJ;
  const newProps = n2.props || EMPTY_OBJ;
  // 更新 props
  patchProps(
    el,
    n2,
    oldProps,
    newProps,
    parentComponent,
    parentSuspense,
    isSVG
  );
  const areChildrenSVG = isSVG && n2.type !== "foreignObject";
  // 更新子节点
  patchChildren(
    n1,
    n2,
    el,
    null,
    parentComponent,
    parentSuspense,
    areChildrenSVG
  );
};

可以看到，更新元素的过程主要做两件事情：更新 props 和更新子节点。其实这是很好理解的，因为一个 DOM 节点元素就是由它自身的一些属性和子节点构成的。

首先是更新 props，这里的 patchProps 函数就是在更新 DOM 节点的 class、style、event 以及其它的一些 DOM 属性，这个过程我不再深入分析了，感兴趣的同学可以自己看这部分代码。

其次是更新子节点，我们来看一下这里的 patchChildren 函数的实现：

const patchChildren = (
  n1,
  n2,
  container,
  anchor,
  parentComponent,
  parentSuspense,
  isSVG,
  optimized = false
) => {
  const c1 = n1 && n1.children;
  const prevShapeFlag = n1 ? n1.shapeFlag : 0;
  const c2 = n2.children;
  const { shapeFlag } = n2;
  // 子节点有 3 种可能情况：文本、数组、空
  if (shapeFlag & 8 /* TEXT_CHILDREN */) {
    if (prevShapeFlag & 16 /* ARRAY_CHILDREN */) {
      // 数组 -> 文本，则删除之前的子节点
      unmountChildren(c1, parentComponent, parentSuspense);
    }
    if (c2 !== c1) {
      // 文本对比不同，则替换为新文本
      hostSetElementText(container, c2);
    }
  } else {
    if (prevShapeFlag & 16 /* ARRAY_CHILDREN */) {
      // 之前的子节点是数组
      if (shapeFlag & 16 /* ARRAY_CHILDREN */) {
        // 新的子节点仍然是数组，则做完整地 diff
        patchKeyedChildren(
          c1,
          c2,
          container,
          anchor,
          parentComponent,
          parentSuspense,
          isSVG,
          optimized
        );
      } else {
        // 数组 -> 空，则仅仅删除之前的子节点
        unmountChildren(c1, parentComponent, parentSuspense, true);
      }
    } else {
      // 之前的子节点是文本节点或者为空
      // 新的子节点是数组或者为空
      if (prevShapeFlag & 8 /* TEXT_CHILDREN */) {
        // 如果之前子节点是文本，则把它清空
        hostSetElementText(container, "");
      }
      if (shapeFlag & 16 /* ARRAY_CHILDREN */) {
        // 如果新的子节点是数组，则挂载新子节点
        mountChildren(
          c2,
          container,
          anchor,
          parentComponent,
          parentSuspense,
          isSVG,
          optimized
        );
      }
    }
  }
};

对于一个元素的子节点 vnode 可能会有三种情况：纯文本、vnode 数组和空。那么根据排列组合对于新旧子节点来说就有九种情况，我们可以通过三张图来表示。

首先来看一下旧子节点是纯文本的情况：

  • 如果新子节点也是纯文本，那么做简单地文本替换即可；
  • 如果新子节点是空，那么删除旧子节点即可；
  • 如果新子节点是 vnode 数组，那么先把旧子节点的文本清空，再去旧子节点的父容器下添加多个新子节点。

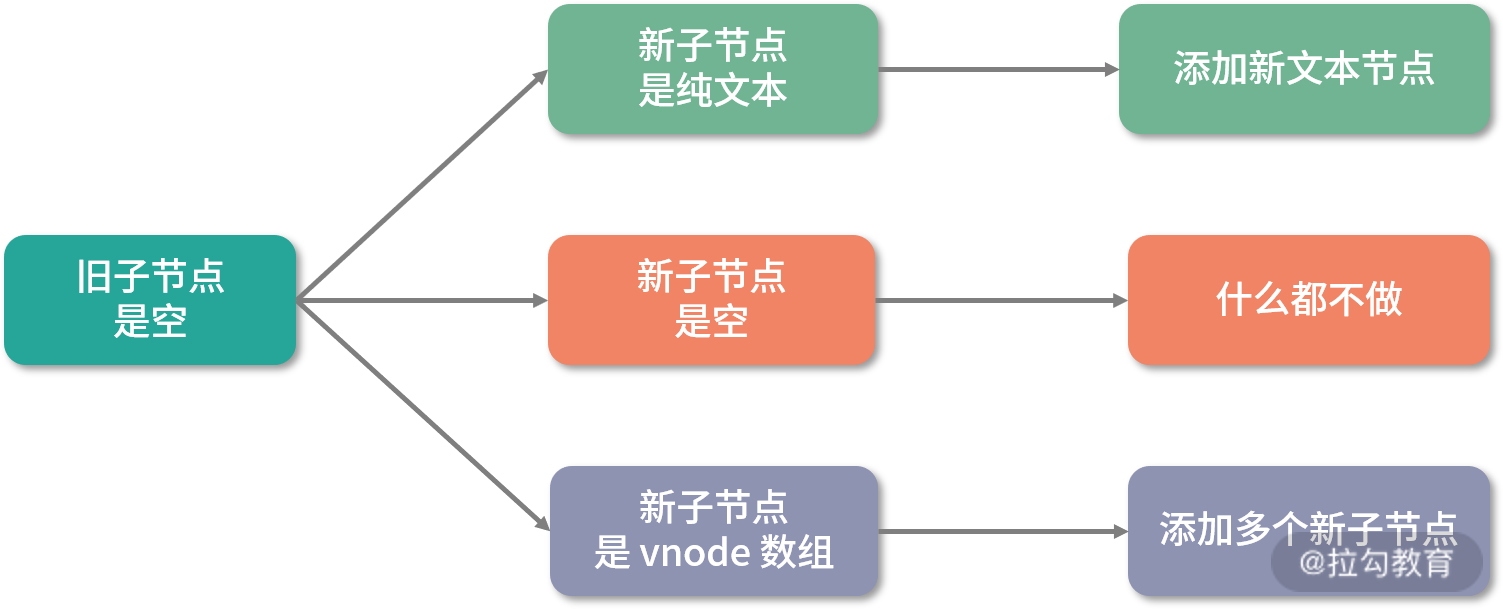

接下来看一下旧子节点是空的情况：

  • 如果新子节点是纯文本，那么在旧子节点的父容器下添加新文本节点即可；
  • 如果新子节点也是空，那么什么都不需要做；
  • 如果新子节点是 vnode 数组，那么直接去旧子节点的父容器下添加多个新子节点即可。

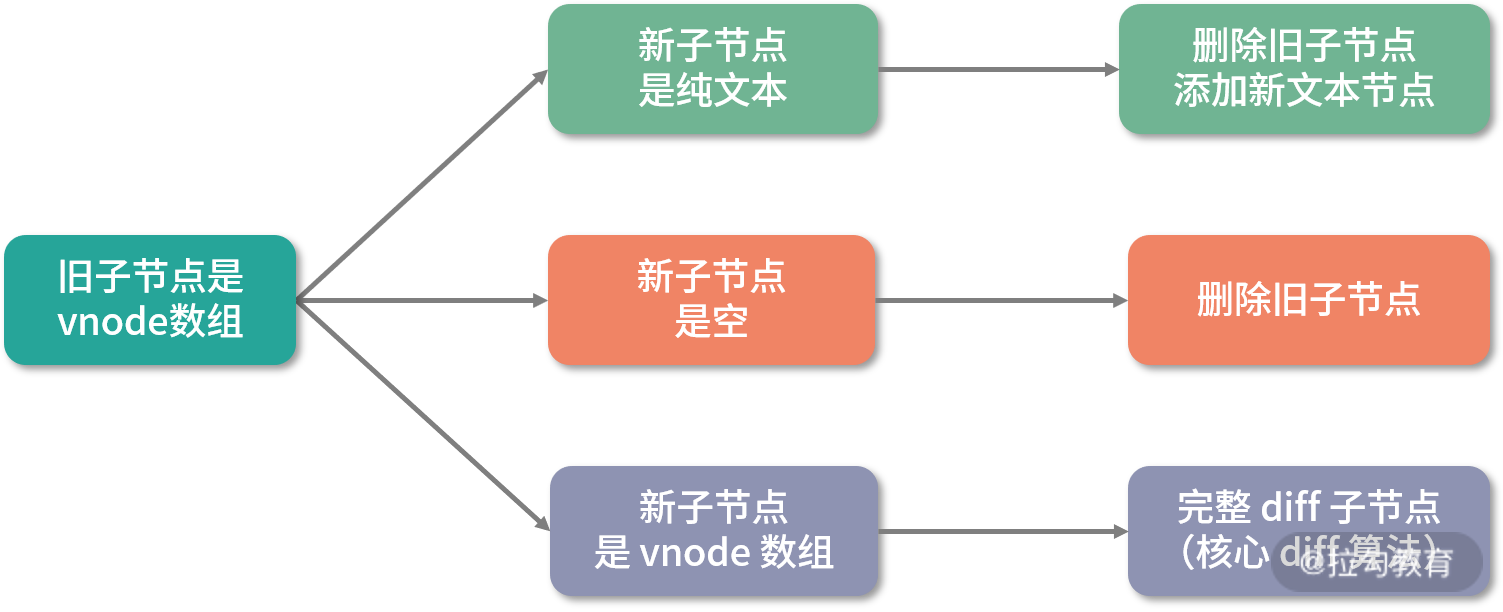

最后来看一下旧子节点是 vnode 数组的情况：

  • 如果新子节点是纯文本，那么先删除旧子节点，再去旧子节点的父容器下添加新文本节点；
  • 如果新子节点是空，那么删除旧子节点即可；
  • 如果新子节点也是 vnode 数组，那么就需要做完整的 diff 新旧子节点了，这是最复杂的情况，内部运用了核心 diff 算法。


下节课我们就来深入探究一下这个复杂的 diff 算法。

本节课的相关代码在源代码中的位置如下： packages/runtime-core/src/renderer.ts packages/runtime-core/src/componentRenderUtils.ts
